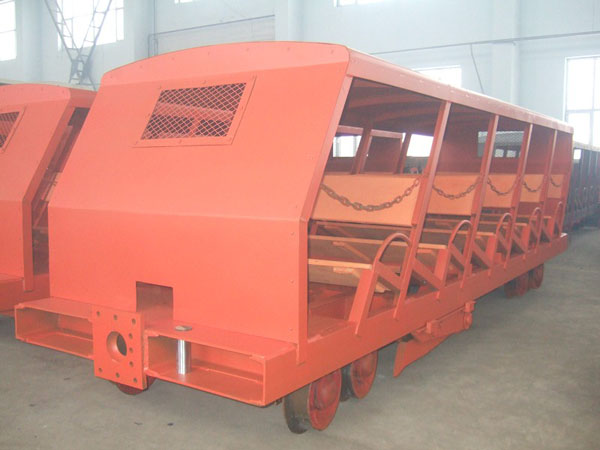

XRB15型斜井人车

XRB15型斜井人车简介

山东平巷人车制造出厂隶属于山东中煤工矿物资集团有限公司,我公司主要生产销售平巷人车-矿用平巷人车-斜井人车-抱轨人车-插轨人车。中煤小编以XRB15型斜井人车为例讲述。

XRB15型斜井人车是矿山斜井运送人员的重要安全设备。整个列车是由一头车、二头车及一定节数的挂车和尾车组成。每节人车乘坐定员均为15人。根据斜井倾角和提升能力大小的不同,列车的组列节数一般是由3~5节组成,乘坐定员45~75人。

适用于600mm轨距,18kg/m、22kg/m、24kg/m的钢轨,木枕、水泥枕及水泥整体道床,倾角10°~40°无煤尘和瓦斯爆炸危险的斜井。

XRB15型斜井人车特点

本人车如发生意外断绳能自行制动或人工操作制动。该车具有抓捕安全可靠、制动平衡、恢复容易、乘人较多、乘坐舒适、使用维护方便、机动性强等特点。

列车整体结构概述:

整个列车由两节头车及一定数量的挂车和尾车用三环链串连组列而成。由提升机牵引列车之首的S1头车运行。每节头车上设有开动装置,带有一个轮对的制动装置、缓冲装置,带有一个轮对的滑动棚架、闭锁装置等。两节头车的主拉杆用Φ18×64的7节环形链连接起来,从而使两个结构独立的开动装置的撞块能同时打开独立安在两台头车上的制动装置达到同步抓捕。四对抱爪同时定点抓住钢轨后,挂车连同头车滑动棚架一同因缓冲器迅速吸收了运动能量而减速下滑,头车滑动棚架下的轮对与制动架下边的轮对,两轴拉开的距离就是缓冲距离,达1.4米。

各节车前后端均设有减轻碰撞的碰头,为了防止列车甩入平道,开动弹簧伸开使抱爪落闸,在一、二头车前端均设有闭锁,将要把列车甩入平道前时,人车司机按动闭锁手把,使大挡爪落在中心拉杆上面,一旦弹簧伸开拉动中心拉杆后移80mm时,挡爪即可挡住中心拉杆上的凸块防止落闸。

该列车可以通过水平凹曲半径R=12米,凸曲半径R=10米的弯道而不会发生骑钻、楔形箱下部挨地,轮缘啃轨等现象。
