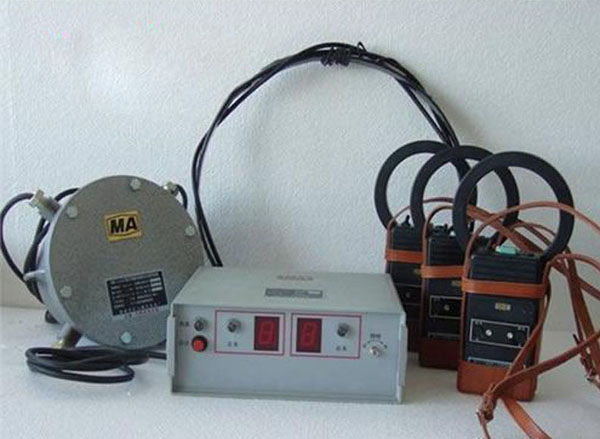

KTL111人车漏泄通讯系统

KTL111人车漏泄通讯系统介绍

KTL111人车漏泄通讯系统是利用一根外屏蔽层稀疏编织的特殊的同轴电缆,将基地台发射的无线电波一边沿电缆向井巷纵深传播,一边辐射到电缆周围的巷道内,使处于巷道中的手持台可以收到这个信号;同时手持台发出的无线电波也经同一路径反向传输给基地台,实现了基地台与巷道中手持台的双向无线通讯。漏泄电缆每隔一定距离插入一个双向中继放大器,以补偿信号在电缆中传播时的损耗。

KTL111人车漏泄通讯系统作用

1)斜井人车或无极绳绞车跟车员在跟车途中随时与绞车司机进行打点信号和语音通话联络。

2)竖井巡检员在罐笼中随时与绞车司机进行打点信号和语音通话联络。

3)井巷内移动人员与调度值班人员之间随时进行语音通话联络。

KTL111人车漏泄通讯系统特点

1、KTL111人车漏泄通讯系统抗干扰能力强,体积小,使用寿命长,通话清晰可靠。

2、KTL111人车漏泄通讯系统采用漏泄传输方式,即在巷道一侧设一根专用漏泄电缆,在绞车房同基地台连在一起,使用时手持台发出的无限电波,传输到漏泄电缆上,通过漏泄电缆直达基地台,基地台发话时也是通过漏泄电缆传输到手持台。

3、KTL111人车漏泄通讯系统即能打点又能互相通话,适用于巷道检修、掉轨。

4、运送大型物件等的通讯联络,信号准确、可靠,对讲清晰无噪音,通讯距离1-2公里。

KTL111人车漏泄通讯系统参数

工作环境条件

a)环境温度:-10℃~40℃

b)平均相对湿度:不大于95%(25℃)

c)大气压力:80~106KPa

d)机械环境:无显著振动和冲击的场合

e)有煤尘、甲烷等危险性混合物,但无破坏绝缘的腐蚀性气体的场合

贮存环境条件

a)贮存环境温度:-15℃~45℃

b)平均相对湿度:≤90%(25℃)

c)贮存期为一年本系统所有设备均为矿用防爆电气产品,可以在煤矿井下使用,也可以在隧道、地下设施等无线电波不能直接传播与传播不良的特殊情况下使用。

KTL111人车漏泄通讯系统技术参数

•话音载波频率 1720KHZ±0.5KHZ

•话音接受灵敏度≤5dbuV

•整机静态电流主机≤150mA 副机≤30mA

•工作电流∠450mA

•发射功率 0.5-1.2W

•频偏≤5KHZ

•工作电压 DC12V±1.8V

•调制方式 FM

•2个开关量输出

•充电时间~127V、220V直接充电8--12小时。
