插爪式人车是用于斜井运送工作人员，减少工作人员的工作量的人车，插爪式人车在斜井中运行有着相应的数据参考，小编为大家分享的就是XRC型插爪式人车的数据参数，小编也是希望所分享的内容对大家能够有所帮助，在使用插爪式人车系列时能够方便了解，下面跟着小编来看一看XRC型插爪式人车的参考数据吧。

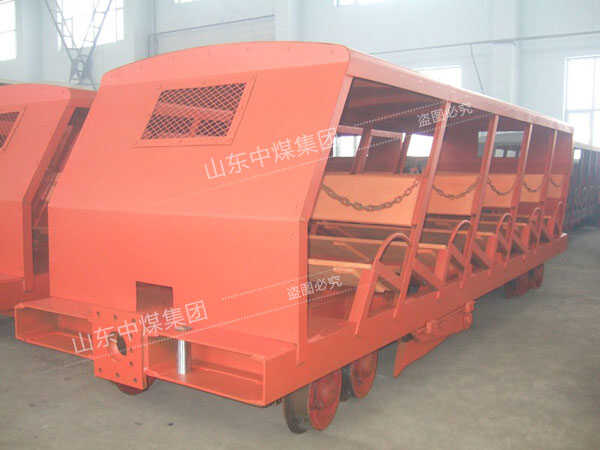

该车用在斜度小于30°的斜井运送工作人员之用。它由卷扬机牵引，由头车与挂车组成并成列运行。一列车所挂车数的多少取决于矿井的斜度。
为了保证人员，车上设有制动装置，当遇到钢丝绳断裂或前方有障碍物时可靠制动。
|
插爪式人车技 术 数 据 |
||||||
|
|
XRC10-6/6 |
XRC15-6/6 |
XRC15-7/6 |
XRC15-9/6 |
XRC20-9/6 |
|
|
牵引力KN |
60 |
|||||
|
速度M/S |
4 |
|||||
|
巷道倾斜角度 |
6-30° |
|||||
|
弯道 半径 |
水平方向m |
12 |
||||
|
垂直方向m |
12 |
|||||
|
转向架中心距m |
3.2 |
|||||
|
轨距m |
0.6 |
0.762 |
0.9 |
0.9 |
||
|
载人数位 |
10 |
15 |
15 |
15 |
20 |
|
|
净重 |
头车 kg |
1702 |
1756 |
1831 |
1937 |
1968 |
|
尾车 kg |
1821 |
1903 |
1975 |
2087 |
2074 |
|
|
外 形 尺 寸 |
长 m |
4.970 |
4.970 |
4.970 |
4.970 |
4.970 |
|
宽 m |
1.024 |
1.200 |
1.200 |
1.334 |
1.540 |
|
|
高 m |
1.474 |
1.474 |
1.474 |
1.474 |
1.474 |
|
