插轨式人车是适用于倾斜角不大于30度的斜井中的人才，需要绞车牵引为动力、插轨式人车主要是以运行人员的设备。插轨式人车的参数以及特点小编为大家分享的很少，小编为大家补上，希望小编的分享对大家能够有所帮助。插轨式人车参数与特点还是比较好理解的，对于使用此类设备的要多看看啊。

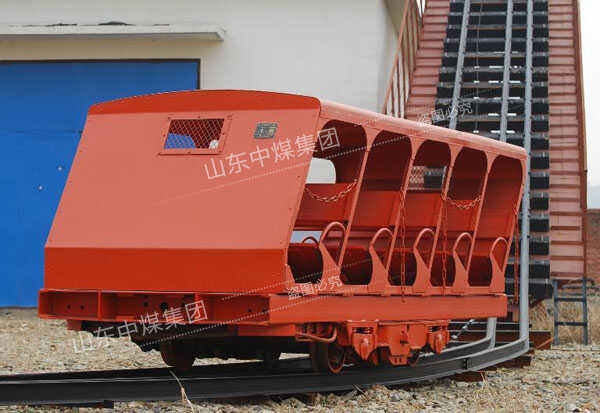

插轨式斜井人车，适用于倾斜角不大于30度的斜井中，此型号人车用于绞车牵引，在斜井中可靠地运送工作人员。此型号人车可以单独头车使用，还可以由头车、挂车、尾车组列运行，可以组列成4节为一列运行。此型号人车制动落闸插轨部分分为自动和手动两部分组成，当牵引绞车失灵或牵引钢丝绳发生断裂跑车时， 自动落闸部分能够迅速有效地工作，实现插轨缓冲停车。当人车在运行过程中，人车司机发现人车运行前方有障碍物时，可以实行手动制动停车，以确保乘车人员。插轨式斜井人车的牵引，支撑，连动系统设在同一中心线上，连接装置为球型连杆机构，使组车的连接间隙控制在滑动公差之内。此型号人车的转向架垂直、水平的转向半径均小于12米，并且内设橡胶缓冲簧，乘坐舒适。此型号人车的主要特点为：转向、联动灵活，调整操作简单。
|
XRC10型插轨式斜井人车主要技术参数 |
||||||||
|
型号 |
牵引力(KN) |
轨距(MM) |
乘人数(人) |
行驶速度（m/s） |
普通倾斜角（°） |
组列后转弯半径 |
转向架中心距（M） |
|
|
垂直 |
水平 |
|||||||
|
XRC18-6/6 |
60 |
600 |
18 |
4 |
30 |
12 |
12 |
3.2 |
|
允许组列台数 |
外形尺寸（mm） 注：高度可变，但不可低于1350 |
|||||||
|
20度以下 |
20度以上 |
头车 |
挂车 |
尾车 |
||||
|
4台 |
4台 |
5015*1216*1474 |
5320*1216*1474 |
5320*1216*1474 |
||||
